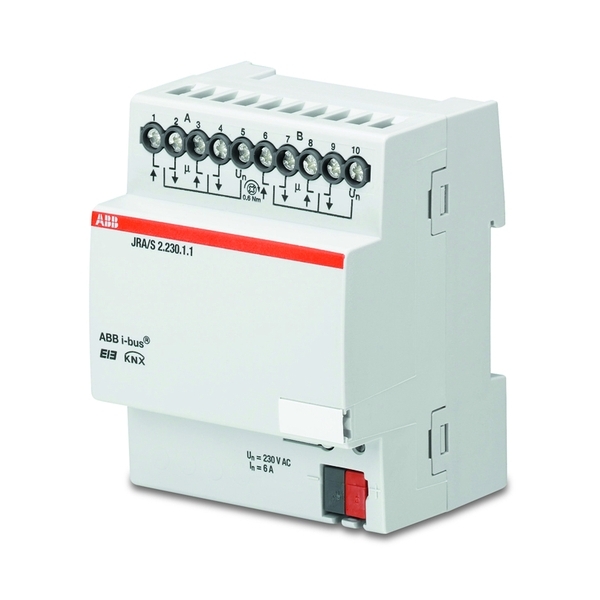

Člen akčný žalúziový, 2 násobný, radový
V systémovej inštalácii ABB i-bus® KNX slúži na ovládanie smeru otáčania pohonov žalúzií a roliet, k natáčanie lamiel žalúzií a tiež na nastavenie predvolenej polohy v spolupráci s automatickým systémom riadenia žalúzií pre využitie slnečnej energie na vykurovanie a osvetľovanie.
Pripojenie k zbernici KNX: priloženou zbernicovou svorkovnicou
Menovité napätie: 230 V AC, frekvencia 45 - 65 Hz
Počet výstupov: 4 prepínacie
Režim činnosti: AC-1/AC-3
Menovitý prúd: 6 A
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 °C do +45 °C
Rozmery: 90 x 72 x 64 mm
Vstavaná hĺbka: 68 mm
Šírka: 4 M
Upevnenie na lištu šírky 35 mm.
Skrutkové svorky (pre vodiče max. 2,5 mm²).
1 M = cca 18 mm
Pre záťaž žiarovkové, motorickú, vinutými alebo elektronickými transformátory.
- Kód produktu
- 2CDG110129R0011
- Typové číslo
- JRA/S 2.230.1.1
- Variant
- 2 násobný, 6 A (2x 2 pohony)
POPIS
2x 2 násobný žalúziový akčný člen manažmentu 2 skupín po 2 žalúziách.
V systémovej inštalácii ABB i-bus® KNX slúži na ovládanie smeru otáčania pohonov žalúzií a roliet, k natáčanie lamiel žalúzií a tiež na nastavenie predvolenej polohy v spolupráci s automatickým systémom riadenia žalúzií pre využitie slnečnej energie na vykurovanie a osvetľovanie.
Pripojenie k zbernici KNX: priloženou zbernicovou svorkovnicou
Menovité napätie: 230 V AC, frekvencia 45 - 65 Hz
Počet výstupov: 4 prepínacie
Režim činnosti: AC-1/AC-3
Menovitý prúd: 6 A
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 °C do +45 °C
Rozmery: 90 x 72 x 64 mm
Vstavaná hĺbka: 68 mm
Šírka: 4 M
Upevnenie na lištu šírky 35 mm.
Skrutkové svorky (pre vodiče max. 2,5 mm²).
1 M = cca 18 mm
Pre záťaž žiarovkové, motorickú, vinutými alebo elektronickými transformátory.
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Návod k inštalácii a používaniu | 171,0 kB |
