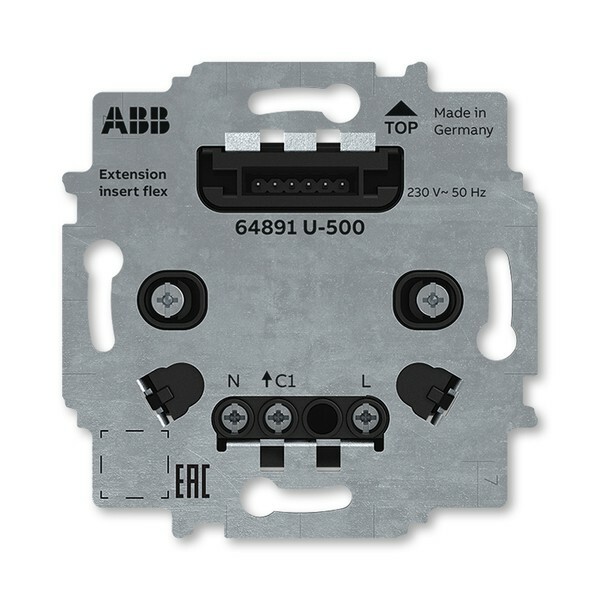

Prístroj ovládania podružného
- Status
- Výbeh
Pre snímače pohybu Busch-Wächter® 180 UP Standard, Komfort II (M) alebo Busch-Wächter® Präsenz tech.
Ak má niekoľko snímačov pohybu ovládať jednu záťaž, pod jeden snímač (master) sa použije príslušný spínací prístroj a pod ostatné snímače (slave) prístroje podružného ovládania, ktoré na master pri detekcii pohybu vysielajú signál (ak je hladina osvetlenia nižšia, než je nastavené na mastera, záťaž sa zapne).
Možno použiť v kombinácii s prístrojom univerzálneho relé (6401 U- 102), univerzálneho sériového spínača (6402 U), spínača MOS-FET (6804 U-101), univerzálneho stmievača (6593 U) alebo stmievača pre žiarivky (6550 U-101).
Pracovná teplota: 0 °C do + 35 °C
3-vodičové pripojenie
230 V AC
Upevnenie skrutkami alebo rozperkami.
Skrutkové svorky (pre vodiče max. 2,5 mm²).
Nemožno kombinovať s prístrojom reléového spínača (6812 U-101).
- Kód produktu
- 2CKA006800A2161
- Typové číslo
- 6805 U-500
POPIS
Výbehový produkt nahrádza NOVINKA 2CKA006800A3051.
Pre snímače pohybu Busch-Wächter® 180 UP Standard, Komfort II (M) alebo Busch-Wächter® Präsenz tech.
Ak má niekoľko snímačov pohybu ovládať jednu záťaž, pod jeden snímač (master) sa použije príslušný spínací prístroj a pod ostatné snímače (slave) prístroje podružného ovládania, ktoré na master pri detekcii pohybu vysielajú signál (ak je hladina osvetlenia nižšia, než je nastavené na mastera, záťaž sa zapne).
Možno použiť v kombinácii s prístrojom univerzálneho relé (6401 U- 102), univerzálneho sériového spínača (6402 U), spínača MOS-FET (6804 U-101), univerzálneho stmievača (6593 U) alebo stmievača pre žiarivky (6550 U-101).
Pracovná teplota: 0 °C do + 35 °C
3-vodičové pripojenie
230 V AC
Upevnenie skrutkami alebo rozperkami.
Skrutkové svorky (pre vodiče max. 2,5 mm²).
Nemožno kombinovať s prístrojom reléového spínača (6812 U-101).
DOKUMENTY
Názov dokumentu | Veľkosť | ||
---|---|---|---|
Návod k inštalácii a používaniu | 164,4 kB | ||
JPG | Rozmerový výkres | 28,5 kB | |
JPG | Rozmerový výkres 2 | 54,0 kB | |
JPG | Schéma zapojenia | 30,2 kB |
