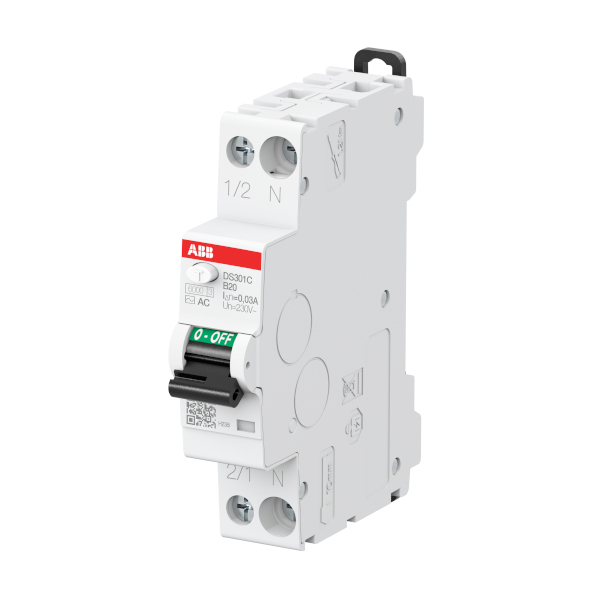

Kombinácia istič/chránič DS301C, 1fázový
Kombinácia istič/chránič DS300C, 1fázový, 1modulový |
Systém pre M Compact s inštaláciou na lištu DIN. |
Rada DS300C. |
Počet modulov/pólov: 1 (1P+N) |
Vypínacia charakteristika: B |
Menovitá skratová vypínacia schopnosť: 6 kA |
Menovitý reziduálny prúd: 30 mA |
Typ: AC |
Možnosť dovybaviť príslušenstvom: Nie |
Indikátor polohy kontaktov: ano |
Indikátor zemnej poruchy: ano |
Menovité napätie: 230/240 V AC |
Menovitá frekvencia: 50/60 Hz |
Stupeň krytia: IP 20 |
Teplota okolia: –25 °C až +55 °C |
Skladovacia teplota: –40 °C až +70 °C |
pripojenie pevného/lankového Cu vodiča: max. 16 mm2 |
pripojenie pružného Cu vodiča: max.16 mm2 |
Uťahovací moment: 1,2 N∙m |
Max. prierez prípojníc: 10 mm2 |
Montážna poloha: ľubovoľná |
Napájacia strana: ľubovoľná |
Rozmery (V × H × Š): 85 × 69 × 35 mm |
Spĺňa normu: STN EN 61009-1, STN EN 61009-2-1 |
- Kód produktu
- 2CSR255063R1205
- Typové číslo
- DS301C B20 AC30
- Variant
- 20A
POPIS
Kombinácia istič/chránič DS300C, 1fázový, 1modulový |
Systém pre M Compact s inštaláciou na lištu DIN. |
Rada DS300C. |
Počet modulov/pólov: 1 (1P+N) |
Vypínacia charakteristika: B |
Menovitá skratová vypínacia schopnosť: 6 kA |
Menovitý reziduálny prúd: 30 mA |
Typ: AC |
Možnosť dovybaviť príslušenstvom: Nie |
Indikátor polohy kontaktov: ano |
Indikátor zemnej poruchy: ano |
Menovité napätie: 230/240 V AC |
Menovitá frekvencia: 50/60 Hz |
Stupeň krytia: IP 20 |
Teplota okolia: –25 °C až +55 °C |
Skladovacia teplota: –40 °C až +70 °C |
pripojenie pevného/lankového Cu vodiča: max. 16 mm2 |
pripojenie pružného Cu vodiča: max.16 mm2 |
Uťahovací moment: 1,2 N∙m |
Max. prierez prípojníc: 10 mm2 |
Montážna poloha: ľubovoľná |
Napájacia strana: ľubovoľná |
Rozmery (V × H × Š): 85 × 69 × 35 mm |
Spĺňa normu: STN EN 61009-1, STN EN 61009-2-1 |
