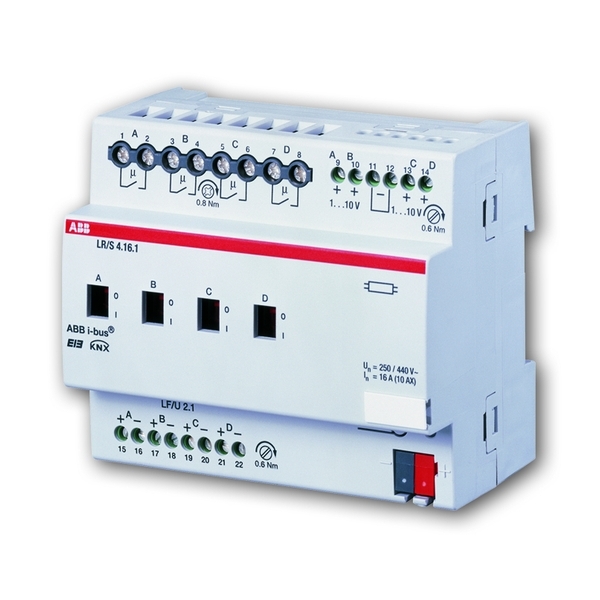

Člen akčný spínací a stmievací 4 násobný, radový
Na spínanie a stmievanie štyroch svetelných obvodov so svetelnými
zdrojmi ovládanými analógovými stlmiteľným elektronickými predradníkmi.
Riadenie na stálu osvetlenosť v spojení so snímačmi LF/U 2.1.
Ukazovateľ stavu kontaktov, možnosť ručného spínania.
Pripojenie k zbernici KNX: priloženou zbernicovou svorkovnicou
Menovité napätie: 230 V AC +10%/-15%, frekvencia 50/60 Hz
výstupy: 4 bezpotenciálové kontakty,
4 riadiace elektronické výstupy 1 - 10 V< BR>Režim činnosti AC-1: Menovitý prúd 16 A (pri cosφ = 1, 230 V AC)
Režim činnosti AC-3: Menovitý prúd 10 A (pri cosφ = 0,65 , 230 V AC)
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 °C do +45 °C
Rozmery: 90 x 108 x 64 mm
zobraziť viac
zdrojmi ovládanými analógovými stlmiteľným elektronickými predradníkmi.
Riadenie na stálu osvetlenosť v spojení so snímačmi LF/U 2.1.
Ukazovateľ stavu kontaktov, možnosť ručného spínania.
Pripojenie k zbernici KNX: priloženou zbernicovou svorkovnicou
Menovité napätie: 230 V AC +10%/-15%, frekvencia 50/60 Hz
výstupy: 4 bezpotenciálové kontakty,
4 riadiace elektronické výstupy 1 - 10 V< BR>Režim činnosti AC-1: Menovitý prúd 16 A (pri cosφ = 1, 230 V AC)
Režim činnosti AC-3: Menovitý prúd 10 A (pri cosφ = 0,65 , 230 V AC)
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 °C do +45 °C
Rozmery: 90 x 108 x 64 mm
- Kód produktu
- 2CDG110088R0011
- Typové číslo
- LR/S 4.16.1
- Variant
- 4 násobný
POPIS
Na spínanie a stmievanie štyroch svetelných obvodov so svetelnými
zdrojmi ovládanými analógovými stlmiteľným elektronickými predradníkmi.
Riadenie na stálu osvetlenosť v spojení so snímačmi LF/U 2.1.
Ukazovateľ stavu kontaktov, možnosť ručného spínania.
Pripojenie k zbernici KNX: priloženou zbernicovou svorkovnicou
Menovité napätie: 230 V AC +10%/-15%, frekvencia 50/60 Hz
výstupy: 4 bezpotenciálové kontakty,
4 riadiace elektronické výstupy 1 - 10 V< BR>Režim činnosti AC-1: Menovitý prúd 16 A (pri cosφ = 1, 230 V AC)
Režim činnosti AC-3: Menovitý prúd 10 A (pri cosφ = 0,65 , 230 V AC)
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5 °C do +45 °C
Rozmery: 90 x 108 x 64 mm
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Návod k inštalácii a používaniu | 272,4 kB |
