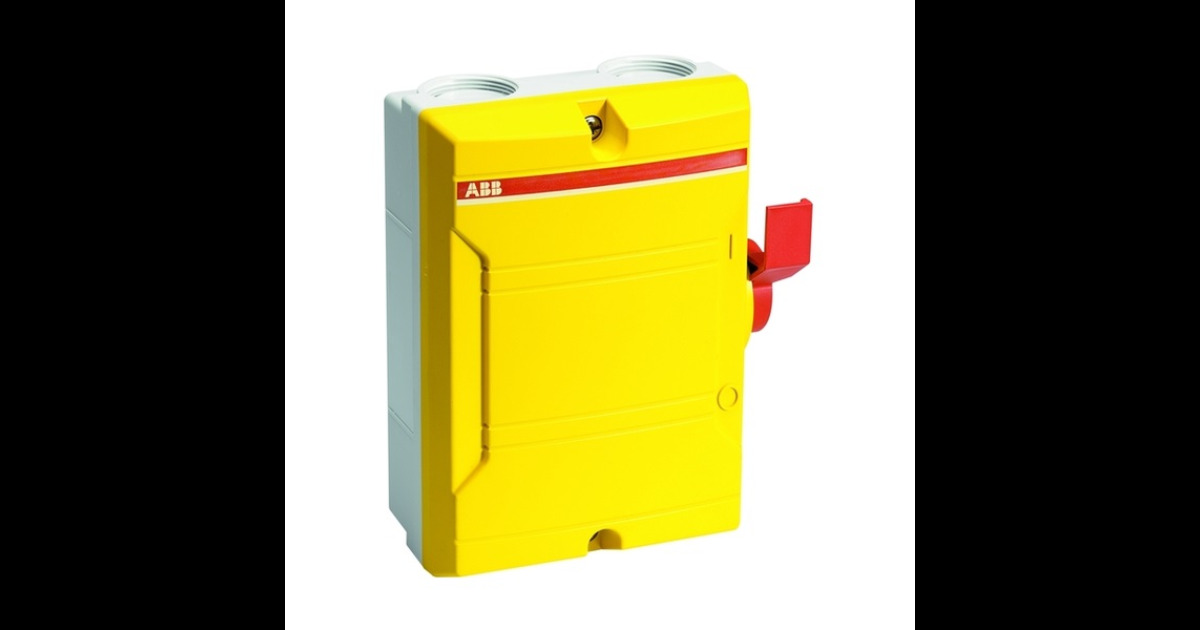

Odpínač trojpólový IP 65
Svorka N pre pripojenie stredného vodiče a jeden pomocný kontakt sú súčasťou spínača. Ďalší pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC-23A ( AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 130 90 (typ. Č. BWS 316Y M / TPN).
zobraziť viac
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC-23A ( AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 130 90 (typ. Č. BWS 316Y M / TPN).
- Kód produktu
- 2CMA142423R1000
- Typové číslo
- BWS 316Y TPN
- Radenie
- 3
- Variant
- žltá
POPIS
Svorka N pre pripojenie stredného vodiče a jeden pomocný kontakt sú súčasťou spínača. Ďalší pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC-23A ( AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 130 90 (typ. Č. BWS 316Y M / TPN).
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Všeobecný návod k inštalácii a používaniu | 695,2 kB | ||
| JPG | Rozmerový výkres | 156,7 kB | |
| JPG | Schéma zapojenia | 13,3 kB |
