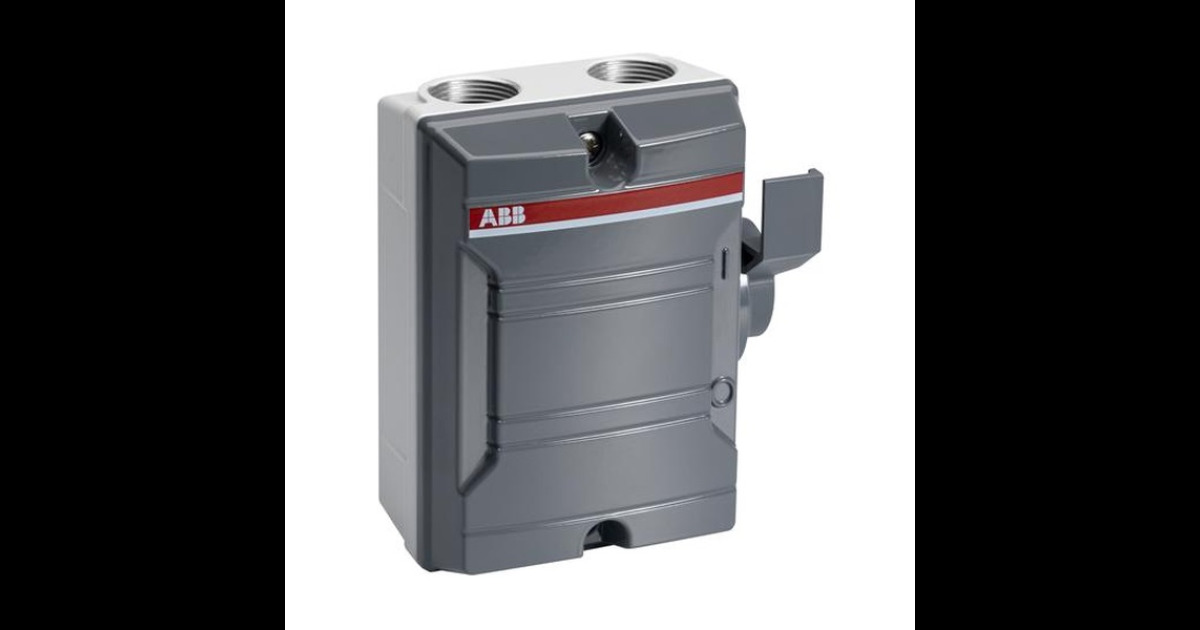

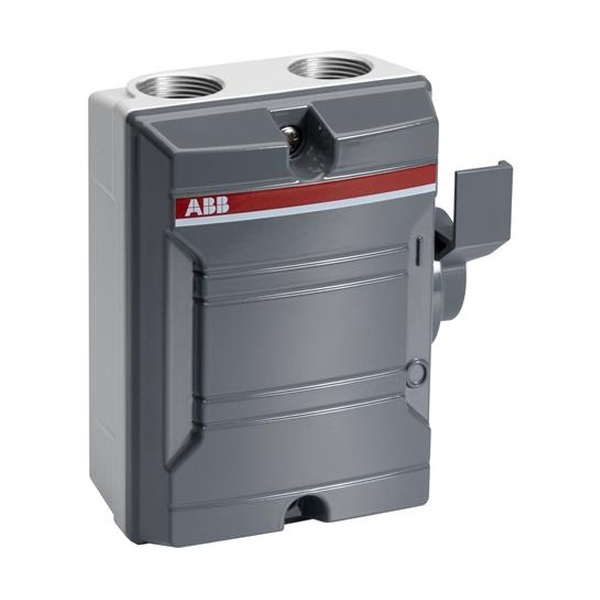

Odpínač trojpólový IP 65
Svorka N pre pripojenie stredného vodiča a jeden pomocný kontakt sú súčasťou spínača. Ďalší pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC -23A (AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Hliníkový kryt.
zobraziť viac
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC -23A (AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Hliníkový kryt.
- Kód produktu
- 2CMA142430R1000
- Typové číslo
- LBAS 316 TPN
- Radenie
- 3
- Variant
- šedá
POPIS
Svorka N pre pripojenie stredného vodiča a jeden pomocný kontakt sú súčasťou spínača. Ďalší pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
Ie pre AC -23A (AC-22A) pri 500 V: 16 A (25 A)
Ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Hliníkový kryt.
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Všeobecný návod k inštalácii a používaniu | 695,2 kB | ||
| JPG | Rozmerový výkres | 156,7 kB | |
| JPG | Schéma zapojenia | 13,3 kB |
