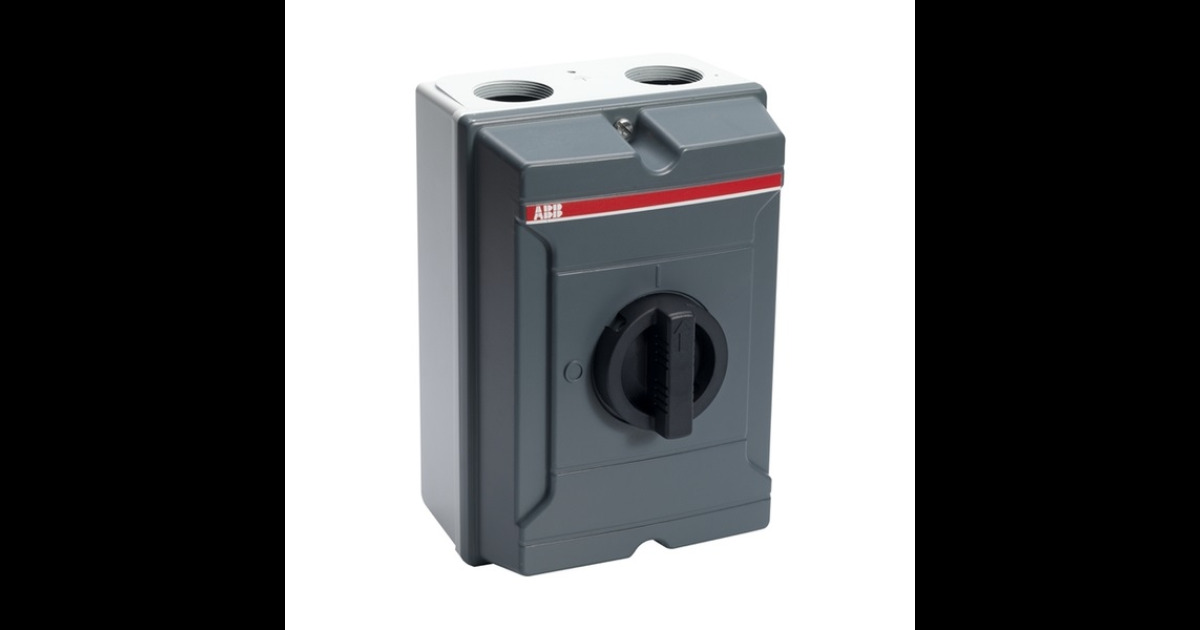

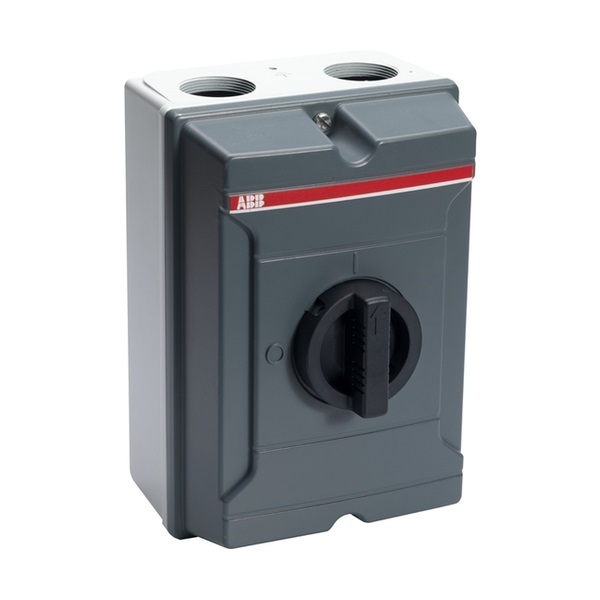

Spínač trojpólový IP 65
Svorka N pre pripojenie stredného vodiča je súčasťou spínača.
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M40/2x M40 + 1x M16
Ie pre AC-23A (AC-22A) pri 400 V: 80 A (100 A)
Ie pre AC-23A (AC-22A) pri 500 V: 60 A (100 A)
Ie pre AC-23A (AC-22A) pri 690 V: 40 A (100 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 70 mm²).
Náhrada za 990 132 20 (typ. Č. BWE 3100 M / TPN).
zobraziť viac
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M40/2x M40 + 1x M16
Ie pre AC-23A (AC-22A) pri 400 V: 80 A (100 A)
Ie pre AC-23A (AC-22A) pri 500 V: 60 A (100 A)
Ie pre AC-23A (AC-22A) pri 690 V: 40 A (100 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 70 mm²).
Náhrada za 990 132 20 (typ. Č. BWE 3100 M / TPN).
- Kód produktu
- 2CMA144585R1000
- Typové číslo
- KSE 3100 TPN
- Radenie
- 3
- Variant
- šedá
POPIS
Svorka N pre pripojenie stredného vodiča je súčasťou spínača.
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M40/2x M40 + 1x M16
Ie pre AC-23A (AC-22A) pri 400 V: 80 A (100 A)
Ie pre AC-23A (AC-22A) pri 500 V: 60 A (100 A)
Ie pre AC-23A (AC-22A) pri 690 V: 40 A (100 A)
Stupeň krytia: IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 70 mm²).
Náhrada za 990 132 20 (typ. Č. BWE 3100 M / TPN).
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Všeobecný návod k inštalácii a používaniu | 695,2 kB | ||
| JPG | Rozmerový výkres | 166,0 kB | |
| JPG | Schéma zapojenia | 9,6 kB |
