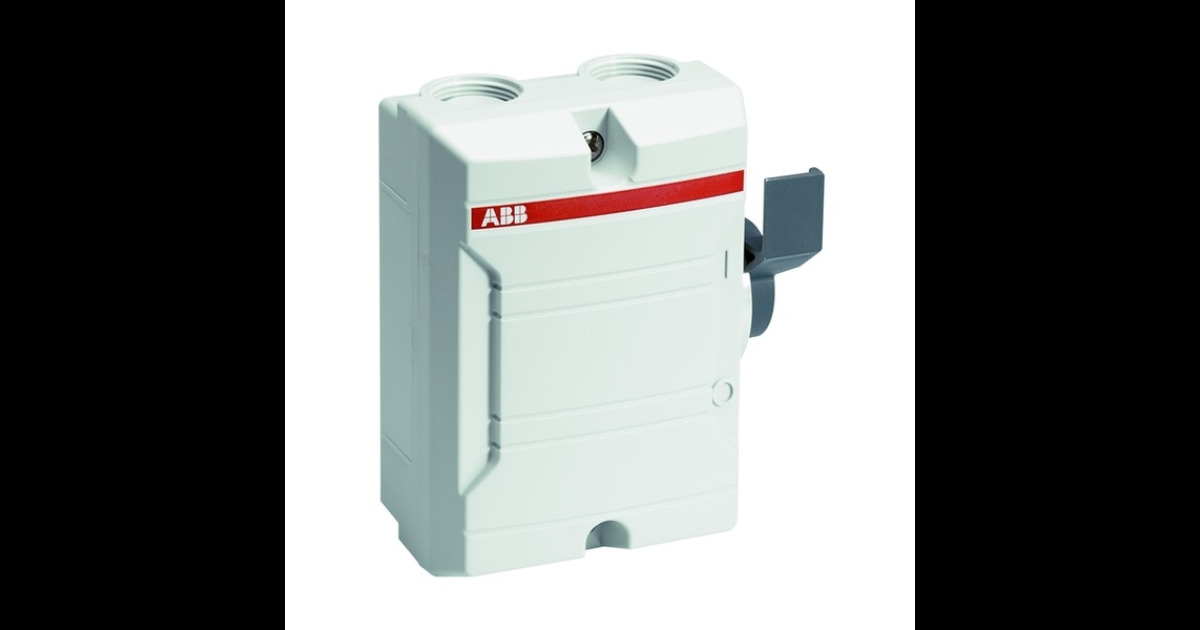

Spínač trojpólový IP 65
Svorka N pre pripojenie stredného vodiča je súčasťou spínača.
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 500 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia : IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 133 03 (typ. Č. BW 325 MW / TPN).
zobraziť viac
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 500 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia : IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 133 03 (typ. Č. BW 325 MW / TPN).
- Kód produktu
- 2CMA142402R1000
- Typové číslo
- BW 325 W/TPN
- Radenie
- 3
- Variant
- biela
POPIS
Svorka N pre pripojenie stredného vodiča je súčasťou spínača.
Pomocný kontakt sa objednáva zvlášť.
Káblový vstup: 2x M25/2x M25
Ie pre AC-23A (AC-22A) pri 400 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 500 V: 16 A (25 A)
ie pre AC-23A (AC-22A) pri 690 V: 10 A (16 A)
Stupeň krytia : IP 65
690 V AC
Upevnenie skrutkami.
Skrutkové svorky (pre vodiče max. 10 mm²).
Náhrada za 990 133 03 (typ. Č. BW 325 MW / TPN).
DOKUMENTY
| Názov dokumentu | Veľkosť | ||
|---|---|---|---|
| Všeobecný návod k inštalácii a používaniu | 695,2 kB | ||
| JPG | Rozmerový výkres | 156,7 kB | |
| JPG | Schéma zapojenia | 9,6 kB |
