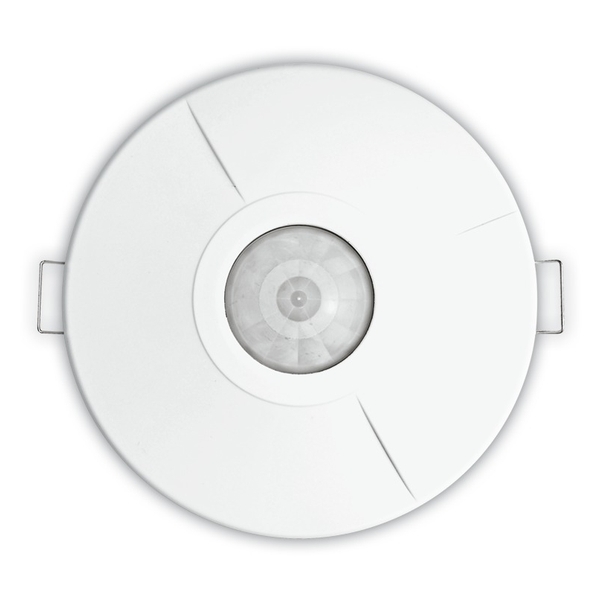

Snímač pohybu Busch-Wächter® BasicLINE Standard
Automatický a poloautomatický režim.
Tlačidlový vstup pre zapnutie a vypnutie pripojenej záťaže.
Oblasť detekcie: kužeľová (kruh Ø 7 m pri montážnej výške 2,5 m)
Prispôsobenie snímania pomocou dodávanej krytky.
Testovací režim s indikáciou zaznamenania pohybu.
Montáž do stropu pomocou pružinového mechanizmu alebo s využitím štandardných prístrojových krabíc.
Nastavovacie prvky sú prístupné spredu.
Vystupuje iba 31 mm nad povrch.
Montážna výška: 2 - 4 m
Nastaviteľné parametre:
- prahové osvetlenie (10 - 2 000 lux)
- oneskorenie vypnutia (5 s - 30 min., Príp. 1 s)
Spínací prvok: relé
Zaťažiteľnosť:
2 000 W pre klasické žiarovky na 230 V AC, 1 000 W pre halogénové žiarovky na 230 V AC aj na malé napätie;
4 AX (cosφ&# 8805; 0,5) alebo 1 000 V·A pre žiarivky s kapacitnou kompenzáciou max. 100 mF;
7 - 400 W pre úsporné zdroje
Stupeň krytia: IP 40
Pracovná teplota: 0 °C do +45 °C
Rozmery: Ø 111 x 70 mm
Vstavaná hĺbka: 39 mm (25 mm bez odľahčovacie spony)
Farba snímača: biela
230 V AC, 3-vodičové pripojenie
- Kód produktu
- 2CKA006800A2518
- Typové číslo
- 6814 U-500
- Variant
- biela
POPIS
Pre automatické spínanie svietidiel.
Automatický a poloautomatický režim.
Tlačidlový vstup pre zapnutie a vypnutie pripojenej záťaže.
Oblasť detekcie: kužeľová (kruh Ø 7 m pri montážnej výške 2,5 m)
Prispôsobenie snímania pomocou dodávanej krytky.
Testovací režim s indikáciou zaznamenania pohybu.
Montáž do stropu pomocou pružinového mechanizmu alebo s využitím štandardných prístrojových krabíc.
Nastavovacie prvky sú prístupné spredu.
Vystupuje iba 31 mm nad povrch.
Montážna výška: 2 - 4 m
Nastaviteľné parametre:
- prahové osvetlenie (10 - 2 000 lux)
- oneskorenie vypnutia (5 s - 30 min., Príp. 1 s)
Spínací prvok: relé
Zaťažiteľnosť:
2 000 W pre klasické žiarovky na 230 V AC, 1 000 W pre halogénové žiarovky na 230 V AC aj na malé napätie;
4 AX (cosφ&# 8805; 0,5) alebo 1 000 V·A pre žiarivky s kapacitnou kompenzáciou max. 100 mF;
7 - 400 W pre úsporné zdroje
Stupeň krytia: IP 40
Pracovná teplota: 0 °C do +45 °C
Rozmery: Ø 111 x 70 mm
Vstavaná hĺbka: 39 mm (25 mm bez odľahčovacie spony)
Farba snímača: biela
230 V AC, 3-vodičové pripojenie
DOKUMENTY
Názov dokumentu | Veľkosť | ||
---|---|---|---|
Návod k inštalácii a používaniu | 205,1 kB | ||
JPG | Rozmerový výkres | 26,7 kB | |
JPG | Schéma zapojenia | 23,1 kB |
